Ogólne rekomendacje w zakresie montażu

1. Korytka są instalowane w wykopie na podstawie betonowej. Grubość podstawy betonowej zależy od obciążenia korytka. Podstawa jest wykonywana z betonu marki B25. Boczne mocowanie korytek wykonywane jest w postaci ukosów od ścianek. Szerokość ukosu zależy od klasy obciążenia.

Grubość podstawy betonowej i szerokość ukosów przedstawiono na schematach montażowych.

2. Wglębienie korytek musi być takie, aby po zamontowaniu najwyższy punkt kraty znajdował się o: 3-5 mm poniżej oznakowania nawierzchni.

3. Montaż należy rozpocząć od instalacji piaskownika w dolnym punkcie trasy.

4. Kanały są łączone połączeniem stykowym, na pióro i wpust. Jako materiału łączeniowego używamy uszczelniacza (010) lub innej masy bitumicznej.

5. W przypadku połączenia korytek pod kątem, korytka i kraty należy rozpiłować i połączyć na styk.

6. W przypadku montażu korytek w nawierzchni asfaltowej, w procesie asfaltowania zalecane jest pokrywanie krat smugą płyt pilśniowych lub innego materiału.

7. Asfaltowanie terenu należy wykonywać po zamontowaniu na korytkach krat.

Zabronione jest wjeżdżanie na korytko bez kraty rozściełaczem do asfaltu, samochodem.

8. Dla każdej nawierzchni należy przewidzieć szwy termiczne - równolegle do systemu drenażowego w odległości: 1,5-2 cm z każdej strony, oraz prostopadle w odległości: 5 m od siebie.

9. Podłączenie korytka do systemu kanalizacji dokonywane jest przez piaskownik za pomocą rury o średnicy 110 lub 160 mm.

10. Podłączenie korytek do systemu kanalizacji bez piaskownika jest dokonywane przez króciec pionowy, który jest zamontowany na dnie korytka.

11. Okresowo jest niezbędne sezonowe oczyszczanie z brudu. W tym celu zdejmowana jest krata z piaskownika i wyjmowane wiadro (088). Częstotliwość oczyszczania zależy od warunków eksploatacji.

Seria standardowa

Schematy dla korytek z betonu

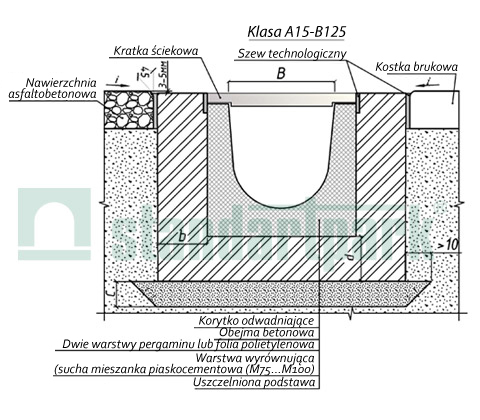

Приклад встановлення бетонних лотків в асфальтобетонне покриття Przykład montażu korytek betonowych klasy А15-В125 w nawierzchni asfaltowej
Приклад встановлення бетонних лотків в асфальтобетонне покриття Przykład montażu korytek betonowych klasy А15-C250 w nawierzchni asfaltobetonowej

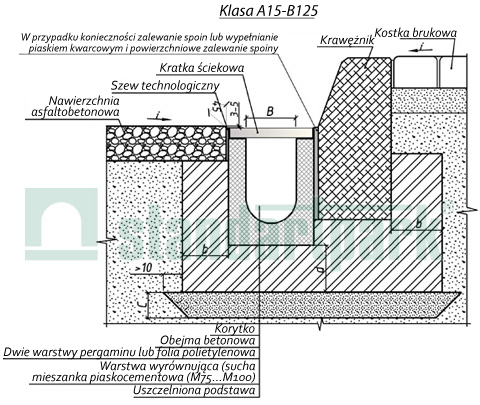

Приклад встановлення бетонних лотків біля краю бордюра Przykład montażu korytek betonowych klasy А15-B125 koło krawędzi krawężnika

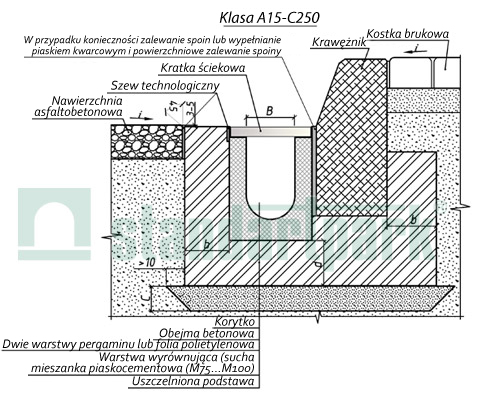

Приклад встановлення бетонних лотків біля краю бордюра Przykład montażu korytek betonowych klasy А15-C250 koło krawędzi krawężnika

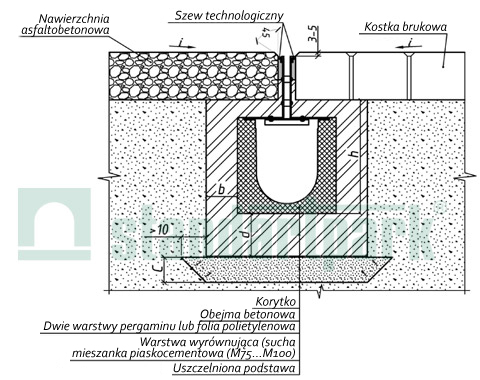

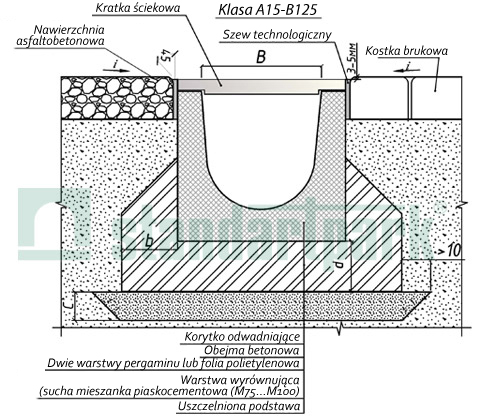

Приклад встановлення бетонних лотків в поверхню з асфальтобетонного покриття та бруківки Przykład montażu korytek betonowych w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej
Wróć do listy

Schematy dla korytek z plastobetonu

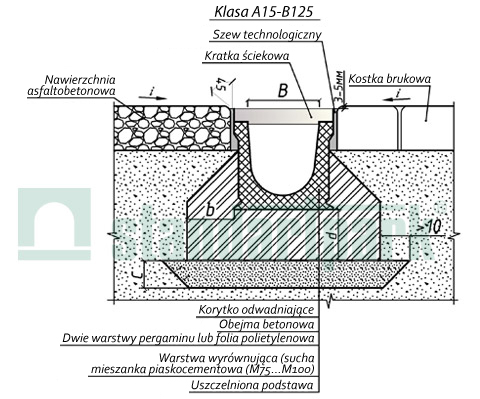

Приклад встановлення полимербетонних лотків в поверхню з асфальтобетонного покриття та бруківки Przykład montażu korytek plastobetonowych klasy А15-B125 w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej

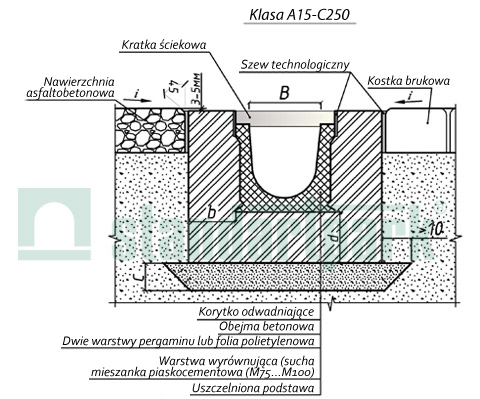

Приклад встановлення полимербетонних лотків в поверхню з асфальтобетонного покриття та бруківки Przykład montażu korytek plastobetonowych klasy А15-C250 w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej

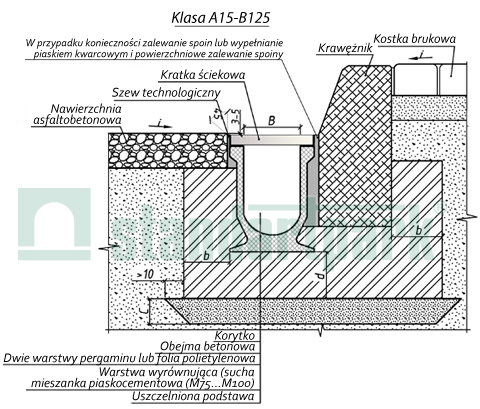

Приклад встановлення полимербетонних лотків біля краю бордюра Przykład montażu korytek plastobetonowych klasy А15-B125 koło krawędzi krawężnika

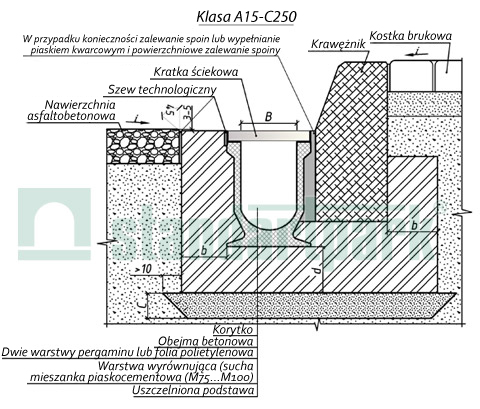

Приклад встановлення полимербетонних лотків біля краю бордюра Przykład montażu korytek betonowych klasy А15-C250 koło krawędzi krawężnika

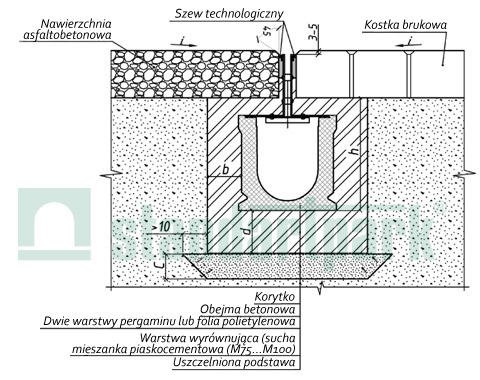

Приклад встановлення полимербетонних лотків в поверхню з асфальтобетонного покриття та бруківки Przykład montażu korytek plastobetonowych w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej
Wróć do listy

Schematy dla korytek z tworzyw sztucznych

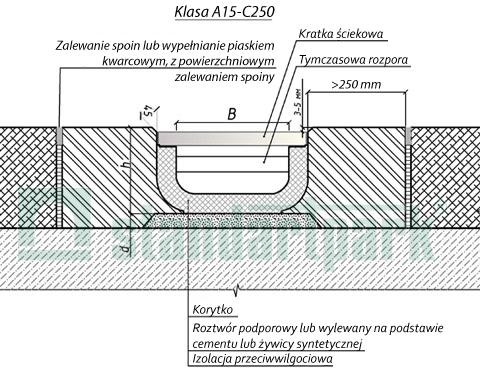

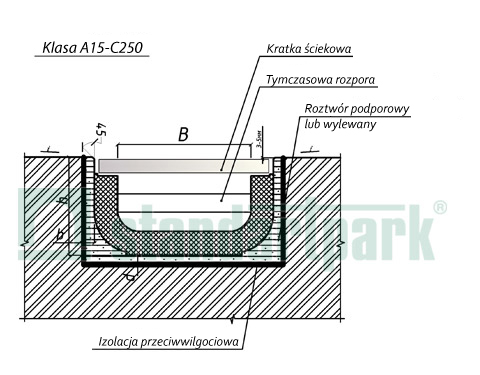

Приклад встановлення пластиковых лотків класу А15-В125 в безшовну цементну підлогу Przykład montażu korytek z tworzyw sztucznych klasy А15-C250 w bezspoinowej posadzce cementowej
Приклад встановлення пластиковых лотків класса А15-С250 в монолітне покриття Przykład montażu korytek z tworzyw sztucznych klasy А15-C250 w nawierzchni monolitowej

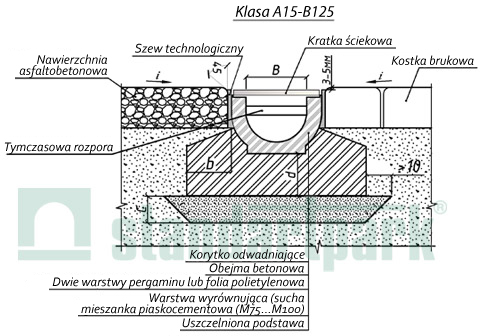

Приклад встановлення пластиковых лотків класу А15-В125 в поверхню з асфальтобетонного покриття або брущатки Przykład montażu korytek z tworzyw sztucznych klasy А15-B125 w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej

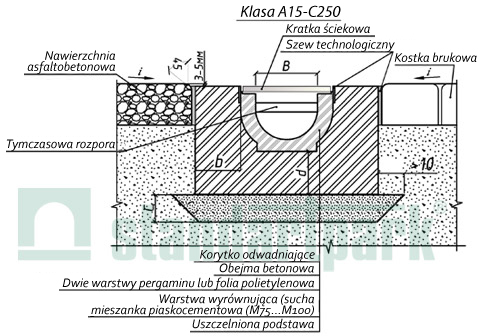

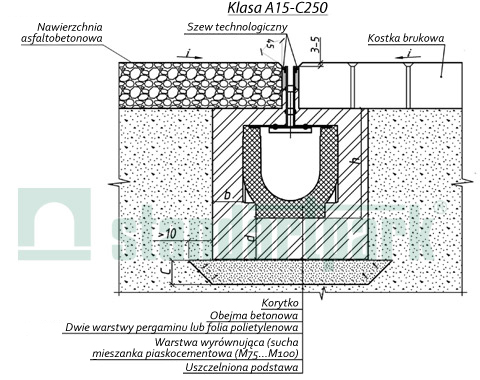

Приклад встановлення пластиковых лотків класу А15-С250 в поверхню з асфальтобетонного покриття або брущатки Przykład montażu korytek z tworzyw sztucznych klasy А15-C250 w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej

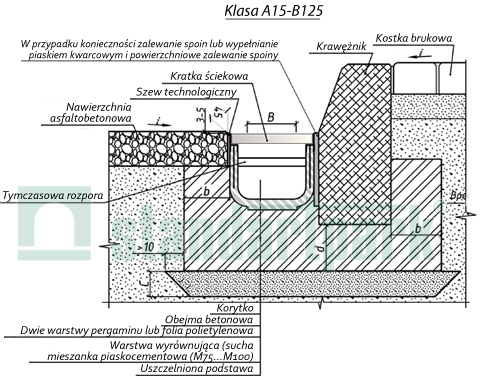

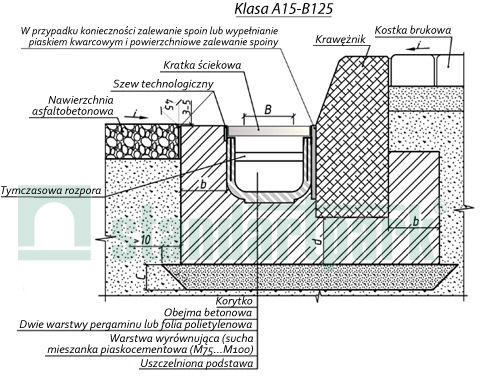

Приклад встановлення пластиковых лотків класу А15-В125 біля краю бордюра Przykład montażu korytek z tworzywa sztucznego klasy А15-B125 koło krawędzi krawężnika
Приклад встановлення пластиковых лотків класу А15-С250 біля краю бордюра Przykład montażu korytek z tworzywa sztucznego klasy А15-C250 koło krawędzi krawężnika
Приклад встановлення пластиковых лотків в поверхню з асфальтобетонного покриття та бруківки Przykład montażu korytek z tworzyw sztucznych w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej
Wróć do listy

Schematy dla piaskowników i wpustów ścieków

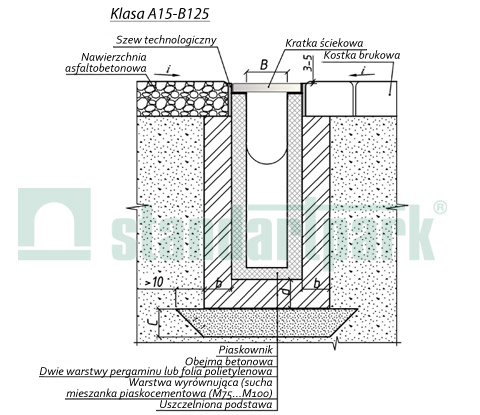

Приклад встановлення бетонних пісковловлювачів класу А15-В125 в поверхню з асфальтобетонного покриття та бруківки Przykład montażu piaskowników betonowych klasy A15-B125 w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej
Приклад встановлення бетонних пісковловлювачів класу А15-С250 в поверхню з асфальтобетонного покриття та бруківки Przykład montażu piaskowników betonowych klasy A15-C250 w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej

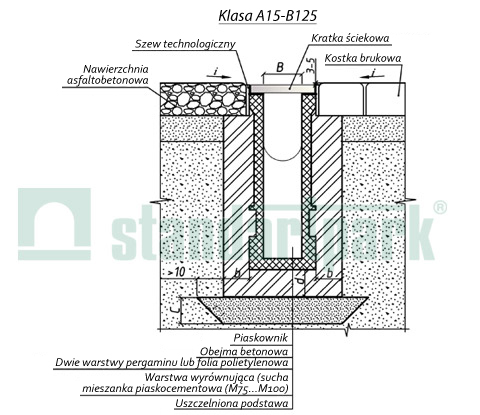

Приклад встановлення полимербетонних пісковловлювачів класу А15-В125 в поверхню з асфальтобетонного покриття та бруківки Przykład montażu piaskowników plastobetonowych klasy A15-B125 w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej
Приклад встановлення полимербетонних пісковловлювачів класу А15-С250 в поверхню з асфальтобетонного покриття та бруківки Przykład montażu piaskowników plastobetonowych klasy A15-C250 w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej

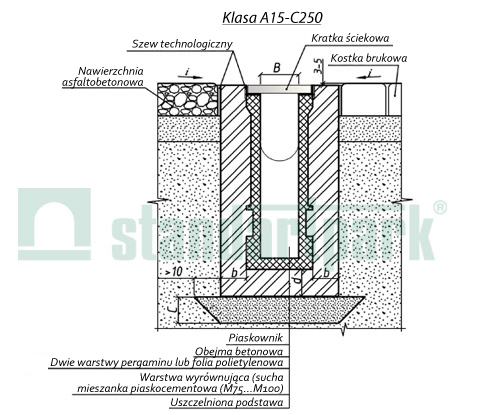

Приклад встановлення пластиковых пісковловлювачів класу А15-С250 в поверхню з асфальтобетонного покриття та бруківки Przykład montażu piaskowników z tworzywa sztucznego klasy A15-C250 w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej
Приклад встановлення пластиковых дощоприймачів класу А15-С250 в поверхню з асфальтобетонного покриття та бруківки Przykład montażu wpustów ściekowych z tworzywa sztucznego klasy A15-C250 w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej
Wróć do listy

Seria wzmocniona:

Schematy dla korytek z betonu

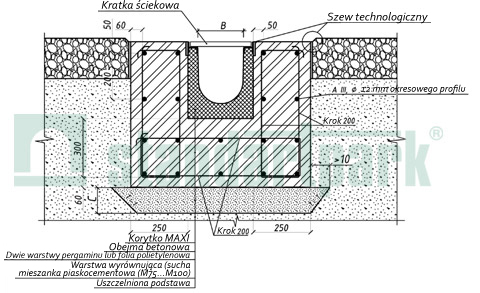

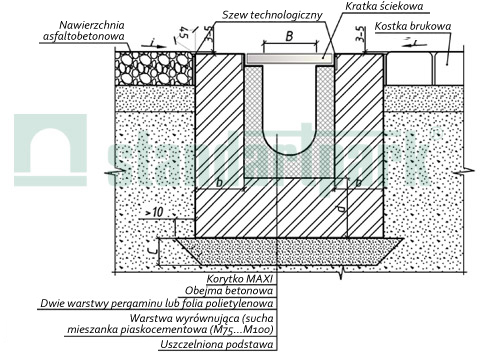

Приклад встановлення бетонних лотків серії MAXI в поверхню з асфальтобетонного покриття та бруківки Przykład montażu korytek betonowych seri wzmocnionej w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej

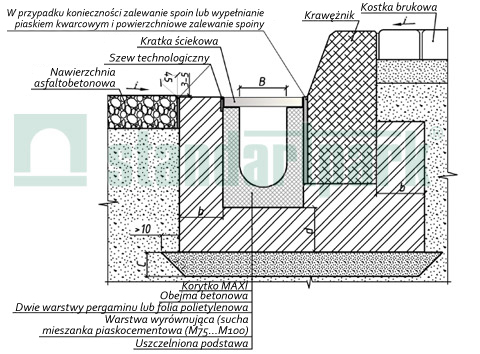

Приклад встановлення бетонних лотків серії MAXI біля краю бордюра Przykład montażu korytek betonowych serii wzmocnionej koło krawędzi krawężnika

Приклад армування обойми Przykład zbrojenia obejmy
Wróć do listy

Schematy dla korytek z plastobetonu

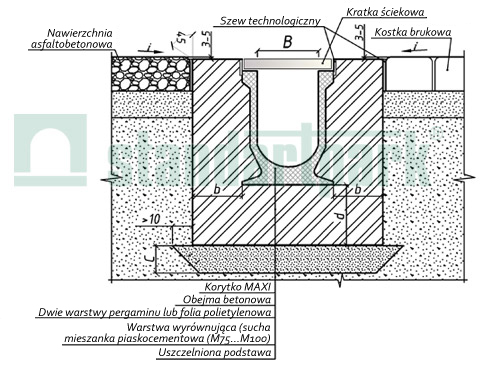

Приклад встановлення полимербетонних лотків серії MAXI в поверхню з асфальтобетонного покриття та бруківки Przykład montażu korytek plastobetonowych seri wzmocnionej w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej
Приклад встановлення полимербетонних лотків серії MAXI біля краю бордюра Przykład montażu korytek plastobetonowych serii wzmocnionej koło krawędzi krawężnika
Wróć do listy

Schematy dla korytek z tworzywa sztucznego

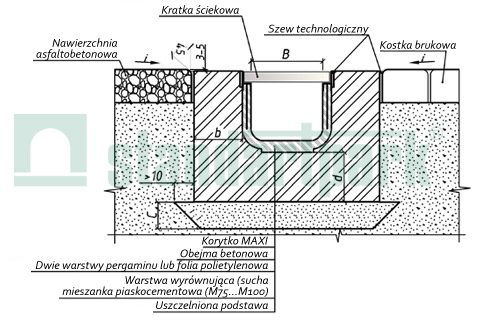

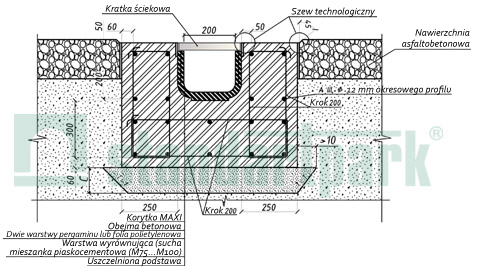

Приклад встановлення пластиковых лотків серії MAXI в поверхню з асфальтобетонного покриття та бруківки Przykład montażu korytek z tworzywa sztucznego seri wzmocnionej w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej

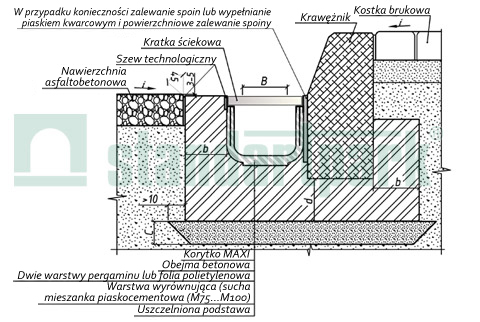

Приклад встановлення пластиковых лотків серії MAXI біля краю бордюра Przykład montażu korytek z tworzywa sztucznego serii wzmocnionej koło krawędzi krawężnika

Приклад армування обойми Przykład zbrojenia obejmy
Wróć do listy

Schematy dla piaskowników i wpustów ściekowych

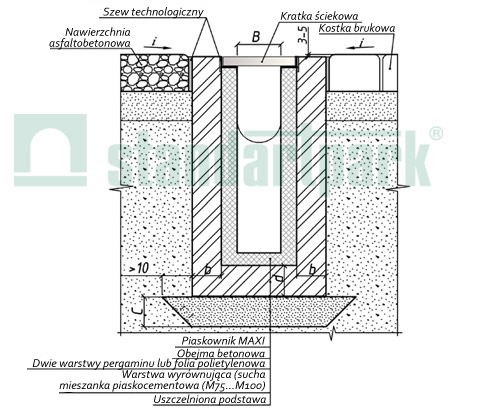

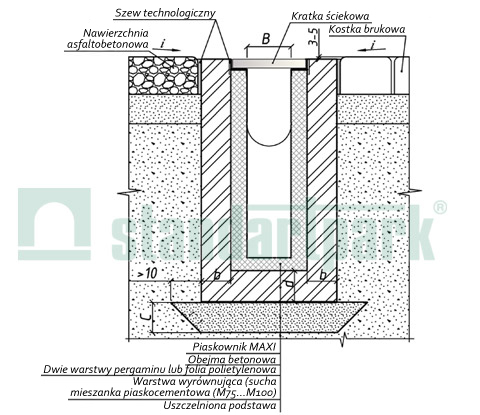

Приклад встановлення бетонних пісковловлювачів серії MAXI в поверхню з асфальтобетонного покриття та бруківки Przykład montażu piaskowników wzmocnionej serii w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej

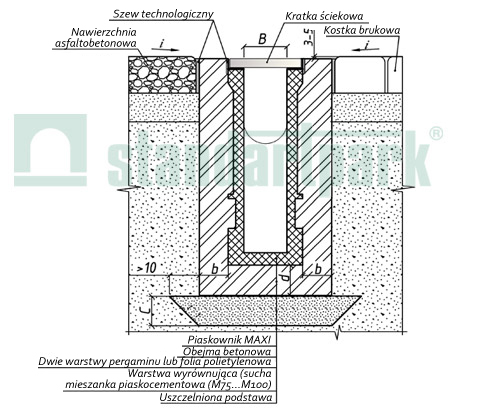

Приклад встановлення пластиковых пісковловлювачів серії MAXI в поверхню з асфальтобетонного покриття та бруківки Przykład montażu piaskowników wzmocnionej serii w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej

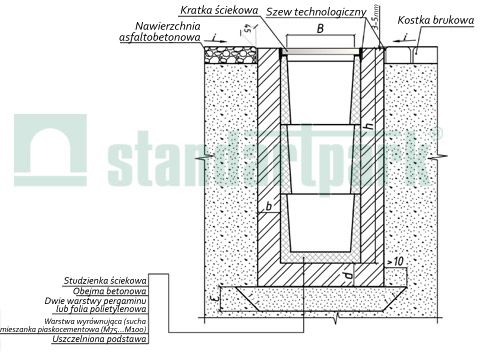

Приклад встановлення бетонних колодязів серії MAXI в поверхню з асфальтобетонного покриття та бруківки Przykład montażu studzienek betonowych wzmocnionej serii w powierzchni z nawierzchni asfaltobetonowej i kostki brukowej
